Echilibrarea dinamică de la A la Z: Ghidul complet pentru eliminarea vibrației și dezechilibrului
În fiecare an, până la 30% din defecțiunile echipamentelor industriale sunt cauzate de vibrații. În 9 cazuri din 10, cauza principală este dezechilibrul rotorului. Este un dușman invizibil care distruge lent, dar sigur, mașinile din interior: de la uzura prematură a rulmenților până la defecțiuni catastrofale și opriri de urgență.
Dezechilibrul nu este o defecțiune minoră, ci o amenințare serioasă pentru orice echipament rotativ. Ignorarea problemei duce la consecințe ruinătoare: până la 80% din defecțiunile rulmenților sunt cauzate de dezechilibru sau dezaliniere, consumul excesiv de energie poate ajunge la 10-25%, iar costul opririi neplanificate de urgență se ridică la sute de mii de lire sterline.
Ce veți afla din acest ghid:
- Natura fizică a dezechilibrului și de ce apare
- Tipurile de dezechilibru și modul în care fiecare este corectat
- Când și de ce este necesară echilibrarea
- Metode și echipamente moderne de echilibrare
- Clasele de calitate a echilibrării și standardele ISO
- Argumentul economic pentru echilibrarea la timp
- Cum să comandați corect un serviciu de echilibrare
Capitolul 1: Ce este dezechilibrul — rădăcina problemei?
O explicație simplă
Dezechilibrul (sau dezechilibrul de masă) este o stare în care masa unei piese rotative este distribuită neuniform față de axa de rotație. Mai simplu spus, centrul de masă al rotorului nu coincide cu axa sa geometrică.
O analogie din viața cotidiană: Gândiți-vă cum „sare" o mașină de spălat în timpul centrifugării când rufele se adună pe o parte. Sau cum vibrează volanul mașinii la viteză mare atunci când o roată nu a fost echilibrată după schimbarea anvelopei. În ambele cazuri, vinovatul este distribuția neuniformă a masei în jurul axei de rotație. Exact același lucru se întâmplă în rotorii industriali — metalul este mai greu într-un punct, iar la rotire aceasta produce o bătaie.

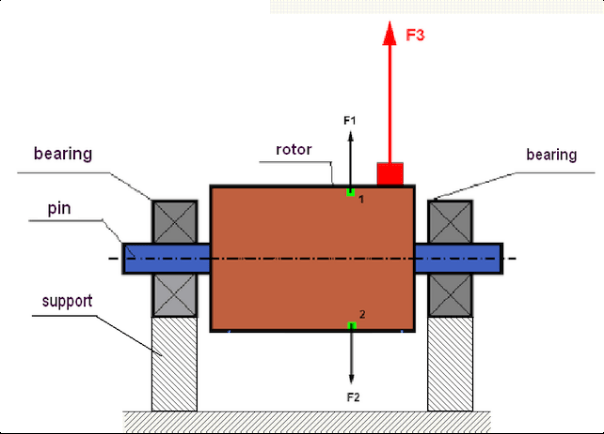

Fig. 1. Rotorul și forțele centrifuge: într-un rotor perfect echilibrat, forțele F1 și F2 se anulează reciproc, dar o masă asimetrică (roșu) creează forța dezechilibrată F3
Forța dezechilibrului în acțiune: Un dezechilibru de numai 10 grame pe un rotor de ventilator cu diametrul de 1 metru, care se rotește la 1.500 rpm, generează o forță ciclică echivalentă cu aproximativ 12,5 kgf! Este ca și cum un ciocan de 12,5 kg ar lovi rulmenții de 25 de ori pe secundă.
În mod ideal, masa unui rotor ar trebui să fie simetrică față de axa de rotație. Forțele centrifuge care apar la rotire se anulează reciproc, iar vibrațiile sunt practic inexistente. Dar de îndată ce apare chiar și o mică asimetrie (uzură neuniformă, acumulare de murdărie, defect de fabricație), în timpul rotației apare o forță centrifugă dezechilibrată, care provoacă vibrații.
Tipuri de dezechilibru
Dezechilibrul poate lua mai multe forme. Se disting trei tipuri de bază:
Dezechilibru static (într-un singur plan)
Acesta apare atunci când centrul de masă al rotorului este deplasat paralel cu axa de rotație. Îl puteți imagina ca un singur „punct greu" pe rotor. Chiar în repaus, plasat pe suporturi orizontale, un astfel de rotor se va roti întotdeauna astfel încât partea grea ajunge în jos.

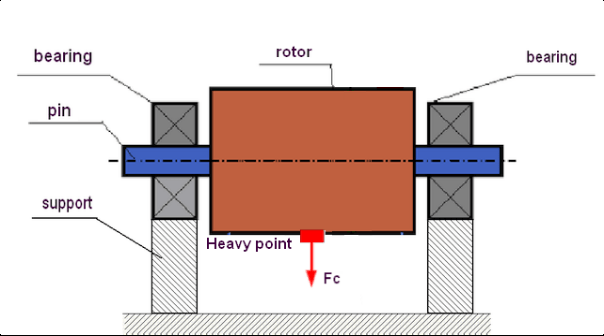

Fig. 2. Dezechilibru static: „punctul greu" se rotește întotdeauna în jos sub acțiunea forței gravitaționale
Dezechilibrul static este tipic pentru rotorii îngusți, în formă de disc (discuri abrazive, scripeți subțiri, rotoare de ventilator înguste). Este relativ simplu de corectat — prin fixarea unei singure mase de corecție într-un plan, diametral opus față de „punctul greu".
Dezechilibru de cuplu (moment)
Un caz mai complex. Apare atunci când două mase dezechilibrate egale sunt situate în planuri diferite de-a lungul lungimii rotorului, decalate la 180°. În repaus, un astfel de rotor este echilibrat — nu are un singur „punct greu" și nu se va roti de la sine.
La rotire, însă, aceste două mase creează un cuplu (un moment) care face ca rotorul să se „balanseze" sau să „oscileze" puternic. Corectarea dezechilibrului de cuplu necesită corecția masei în cel puțin două planuri.

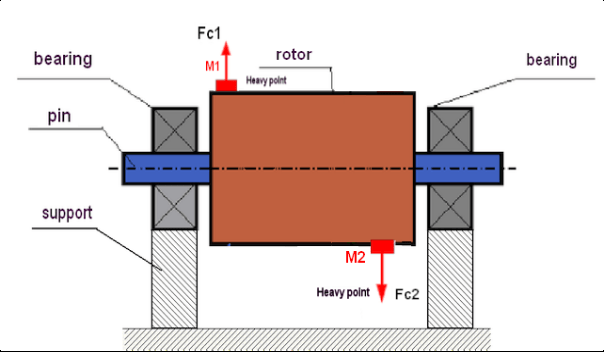

Fig. 3. Dezechilibru dinamic (de cuplu) al rotorului: masele inegale M1 și M2 creează un cuplu de forțe centrifuge F1 și F2 care fac rotorul să se „balanseze"
Dezechilibru dinamic
Acesta este cazul cel mai general și, în practică, cel mai frecvent. Dezechilibrul dinamic este o combinație de dezechilibru static și de cuplu. Se manifestă numai la rotire și este cauza principală a vibrațiilor la majoritatea rotorilor industriali.
Corectarea dezechilibrului dinamic necesită întotdeauna corecția masei în cel puțin două planuri (echilibrare în două planuri). De aceea, echilibrarea dinamică profesională se efectuează cu instrumente specializate capabile să măsoare vibrațiile în mai multe puncte simultan.
Mai multe despre tipurile de dezechilibru: static, de cuplu și dinamic — care este diferența?
Cauzele dezechilibrului
Dezechilibrul poate fi fie „inerent" (defecte de fabricație), fie „dobândit" în timpul exploatării. Înțelegerea cauzelor ajută nu numai la corectarea dezechilibrului prezent, ci și la prevenirea reapariției acestuia.
Defecte de fabricație (inerente)
Acestea apar în etapa de producție a unui component:
- Inexactități în turnare sau prelucrare: grosime neuniformă a pereților, alezaje deplasate, erori de strunjire
- Neomogenitatea materialului: porozitatea în turnătură, incluziunile și golurile din metal creează o distribuție neuniformă a densității
- Erori de asamblare: când un rotor este construit din mai multe piese (discuri, palete, butuc), toleranțele se acumulează și produc dezechilibru
La punerea în funcțiune a echipamentului, există riscul de dezechilibru „inerent" datorat defectelor de fabricație. Din acest motiv, echipamentele critice (rotoare de pompe și ventilatoare, arbori cotați) sunt cel mai bine echilibrate înainte de instalare sau imediat după asamblare.
Defecte operaționale (dobândite)
Acestea apar în timpul funcționării echipamentului și sunt cea mai frecventă cauză a dezechilibrului:
- Uzură neuniformă: suprafețele de lucru se uzează în ritmuri diferite — paletele ventilatoarelor, ciocanele concasoarelor, cuțitele tocătorului. Uzura abrazivă, eroziunea și deteriorările mecanice creează asimetrie
- Deformare: un arbore îndoit de supraîncălzire, impact sau suprasarcină. Fixări slăbite care permit rotorului să „rătăcească" și să se deformeze în exploatare
- Acumulare de material: praful, murdăria și materialul de proces se acumulează pe paletele ventilatoarelor. Pe rotorii concasoarelor, materialul procesat se lipește. Chiar și o acumulare mică și neuniformă la un raza mare creează un dezechilibru semnificativ
- Coroziune: coroziunea chimică și eroziunea prin picături de lichid penetrant creează cavități și o pierdere neuniformă de masă
- Pierderea de componente: pierderea bruscă a unei palete de turbină, a unui dinte de angrenaj sau a unui ciocan de concasor duce la un dezechilibru sever și brusc
Dezechilibrul „dobândit" se acumulează treptat în timpul exploatării. Aceasta face ca diagnosticarea periodică a vibrațiilor și lucrările de echilibrare planificate să fie o parte esențială a întreținerii.
Defecte induse de reparații
Acestea apar după efectuarea reparațiilor:
- Asamblare de calitate slabă: montarea incorectă a pieselor, nerespectarea procedurilor de asamblare
- Fixări asimetrice: înlocuirea paletelor individuale, batătoarelor sau ciocanelor fără reechilibrarea întregului ansamblu
- Erori de sudare: acumulare neuniformă de sudură, cordoane de sudură cu mase diferite
- Montare neglijentă: rotorul montat oblic pe arbore
Orice intervenție majoră în construcția unui rotor în timpul reparației (înlocuirea pieselor, sudare, strunjire) prezintă un risc ridicat de dezechilibru „indus de reparație" și impune reechilibrarea obligatorie ulterioară.
Consecințele ignorării dezechilibrului
Ignorarea chiar și a unui dezechilibru mic duce la o cascadă de consecințe distructive:
Pericolele dezechilibrului:
- Uzura accelerată a rulmenților: până la 80% din defecțiunile rulmenților sunt cauzate de probleme de echilibrare sau aliniere. Durata de viață poate scădea de la câțiva ani la câteva luni
- Fisuri în structură: vibrațiile constante provoacă oboseala metalului, ducând la fisuri în cadru și fundație și la slăbirea șuruburilor de fixare
- Consum excesiv de energie de 10-25%: o parte considerabilă din energie nu este cheltuită pentru lucru util, ci pentru „agitarea" mașinii
- Calitate redusă a produsului: vibrațiile au un impact negativ asupra procesului de fabricație
- Opriri de urgență: dezechilibrul duce în cele din urmă la o defecțiune bruscă și la oprirea unei întregi linii de producție
- Pericole de securitate: zgomot crescut, oboseala operatorului și riscul desprinderii pieselor rotative
Cum să identificați cauza vibrației: ghid de diagnosticare a vibrațiilor
Capitolul 2: Echilibrarea dinamică — soluția modernă
Echilibrarea dinamică este procesul de eliminare a dezechilibrului unei piese rotative, efectuat cu rotorul în funcțiune (în modul de lucru). Spre deosebire de echilibrarea statică, care se realizează fără rotație, echilibrarea dinamică permite corectarea atât a dezechilibrului static (un centru de masă deplasat), cât și a dezechilibrului de cuplu (o distribuție neuniformă a masei de-a lungul lungimii rotorului).
Cum funcționează: 5 pași
Echilibrarea dinamică profesională se efectuează în mai multe etape:
- Măsurarea vibrației: senzori cu sensibilitate ridicată (accelerometre) măsoară amplitudinea și faza vibrației la suporturile de rulmenți
- Localizarea „punctului greu": un instrument specializat (un analizor-echilibrator de vibrații) analizează semnalul și determină exact unde se află masa dezechilibrată pe rotor
- Calculul maselor de corecție: din datele obținute, se calculează automat masa precisă și poziția unghiulară a masei de corecție (sau mai multor mase, pentru echilibrarea în două planuri)
- Montarea/eliminarea maselor: masele de corecție sunt fixate pe rotor (prin sudare sau cu șuruburi) sau, dimpotrivă, excesul de masă este eliminat (prin găurire)
- Verificarea de control: după fixarea maselor, vibrația este măsurată din nou pentru a confirma că nivelul a fost redus în limite admisibile

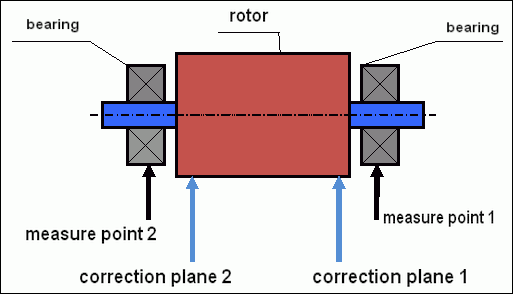

Fig. 4. Schema de echilibrare dinamică: senzorii de vibrație sunt montați pe suporturi în punctele 1 și 2, iar masele de corecție sunt fixate în cele două planuri de corecție
Servicii de diagnosticare a vibrațiilor și echilibrare
Efectuăm diagnosticarea vibrațiilor și identificăm cauzele vibrației ridicate la echipamentele dvs.
Luați legăturaCapitolul 3: Ce echipamente au nevoie de echilibrare?
Aproape orice component rotativ poate necesita echilibrare. Iată principalele obiecte cu care lucrează specialiștii:
3.1. Ventilatoare și exhaustoare
Ventilatoarele industriale sunt deosebit de predispuse la dezechilibru. În timpul funcționării, praful, murdăria și materialul de proces se acumulează pe paletele rotorului, deplasând centrul de masă. Uzura neuniformă a paletelor, deformarea și coroziunea sunt, de asemenea, posibile.
După echilibrarea unui ventilator exhaustor la o fabrică de elemente prefabricate din beton, s-a obținut o economie anuală de electricitate de aproximativ 7.000 EUR, iar durata de viață a rulmenților a crescut de la 4 luni la 2 ani.
Mai multe detalii: 5 cauze ale vibrației ventilatoarelor industriale și cum să le eliminați
3.2. Motoare electrice și generatoare
Rotorii motoarelor electrice și armăturile generatoarelor se numără printre cele mai frecvente obiecte de echilibrare. După rebobinarea unui motor, echilibrarea rotorului este obligatorie, deoarece rebobinarea poate modifica distribuția masei. Chiar și un dezechilibru mic la viteză mare (3.000 rpm) generează forțe de vibrație semnificative.
Aspecte importante la echilibrarea motoarelor electrice:
- Armătura este adesea echilibrată ca ansamblu cu colectorul
- Clasa de calitate a echilibrării necesară este de obicei G2,5 - G6,3
- După rebobinare, sunt posibile atât dezechilibrul mecanic, cât și cel magnetic
- Echilibrarea în atelier este preferată pentru precizie
Mai multe detalii: echilibrarea armăturii motorului electric după rebobinare și reparație
3.3. Pompe și compresoare
Rotoarele pompelor, rotorii turbinelor și rotoarele compresoarelor sunt echipamente critice pentru multe industrii. Dezechilibrul unui rotor de pompă creează nu numai vibrații, ci și alte probleme:
- Defectarea prematură a etanșărilor mecanice: vibrațiile provoacă bătaia arborelui, care distruge etanșarea și duce la scurgeri
- Cavitație: funcționarea instabilă cauzată de vibrații poate agrava efectele de cavitație
- Uzura crescută a rulmenților: deosebit de critică pentru pompele de înaltă presiune
La repararea unei pompe industriale, fiecare rotor trebuie echilibrat — în atelier (dacă este demontat) sau pe teren (după asamblare). Se utilizează adesea o abordare combinată: rotorul este mai întâi echilibrat individual, după care rotorul pompei complet asamblate este reechilibrat în stare asamblată.
Mai multe detalii: echilibrarea pompelor și prelungirea duratei de viață a etanșărilor
3.4. Mașini agricole
Tamburi de treier ai combinelor, rotori de tocătoare de paie, flailuri, arbori de mașini de tocat și cositoare rotative. În agricultură, o mașină defectă în mijlocul semănatului sau recoltatului înseamnă nu numai timp pierdut, ci și pierderi directe din recolta compromisă.
Mai multe detalii: echilibrarea mașinilor agricole pentru fiabilitate pe tot parcursul sezonului
Capitolul 4: Două abordări principale: în atelier sau pe teren?
Există două modalități de bază de a efectua lucrările de echilibrare, fiecare cu avantajele și domeniul de aplicare proprii.
Echilibrarea în atelier (pe mașină)
Rotorul (sau arborele, sau roata) este scos din mașină și montat pe o mașină de echilibrat dedicată. Mașina accelerează rotorul la viteza necesară și măsoară dezechilibrul. Mașinile moderne de echilibrat sunt controlate de calculator — calculează mărimea și poziția unghiulară a maselor necesare pentru eliminarea dezechilibrului.
Avantaje: precizie ridicată de echilibrare a unui component individual, posibilitatea de a efectua lucrări de reparație însoțitoare (strunjire, sudare) și condiții de atelier controlate.
Dezavantaje: necesită demontarea completă, transportul și reassamblarea ulterioară a componentului, ceea ce mărește considerabil timpul de imobilizare a echipamentului. De asemenea, nu ține cont de influența sistemelor cuplate: suporturi, rulmenți și fundație.
Echilibrarea în situ (pe teren)
Echilibrarea se efectuează direct pe echipamentul clientului, în propriii rulmenți, fără scoaterea rotorului. Folosind un sistem portabil de măsurare a vibrațiilor și un tahometru laser, inginerul echilibrează unitatea la viteza de lucru, chiar în locul în care este instalată.
Avantaje: timp de imobilizare minim (lucrarea durează adesea doar câteva ore) și economii substanțiale la demontare și reassamblare. Principalul avantaj este că întregul sistem este echilibrat ca ansamblu, ținând cont de condițiile reale de funcționare.
Dezavantaje: este necesar accesul la rotor pentru fixarea maselor de corecție și trebuie să fie posibilă pornirea și oprirea unității de mai multe ori.
Comparație detaliată: echilibrarea în situ față de echilibrarea în atelier — pe care să o alegeți?
Capitolul 5: Clasele de calitate a echilibrării și standardele ISO
Calitatea echilibrării este evaluată conform standardelor internaționale. Documentul cheie este ISO 21940-11 (fostul ISO 1940-1), care definește clasele de calitate a echilibrării (notate cu litera G).
Ce este o clasă G?
Clasa definește dezechilibrul rezidual admisibil după echilibrare. Cu cât numărul G este mai mic, cu atât cerința de precizie este mai strictă. Fiecare tip de echipament are propria clasă recomandată:
| Clasa G | Tip de echipament | Exemple |
|---|---|---|
| G16 | Echilibrare grosieră | Concasoare, mașini agricole, arbori de transmisie |
| G6,3 | Calitate industrială standard | Ventilatoare, pompe, motoare electrice |
| G2,5 | Calitate superioară | Turbine, compresoare, acționări ale mașinilor-unelte |
| G1,0 | Echilibrare de precizie | Arbori principali ai mașinilor-unelte |
| G0,4 | Echilibrare de ultramare precizie | Arbori principali ai mașinilor de rectificat de precizie |
Ghid detaliat: clasele de calitate a echilibrării conform ISO 21940-11 cu formule de calcul
Capitolul 6: De ce echilibrarea este o investiție, nu un cost
Costul echilibrării unui rotor sau arbore este incomparabil mai mic decât costul timpului de nefuncționare și al reparațiilor suportate atunci când echipamentul este scos din funcțiune din cauza vibrației. Prin echilibrarea la timp a mașinilor, economisiți la înlocuirea rulmenților, repararea carcaselor și opririle neplanificate ale producției.
Economii directe din echilibrare:
- Costurile cu rulmenții reduse cu 70-80%: echilibrarea la timp prelungește durata de viață a rulmenților de mai multe ori
- Economii de energie de 10-25%: echipamentele echilibrate consumă mai puțină energie deoarece nu irosesc putere în vibrații
- Prevenirea timpului de nefuncționare costisitor: o oprire de urgență a unei linii de producție poate costa sute de mii de lire sterline pe zi
- Durata de viață a echipamentului crescută de 2-3 ori: fără vibrații nu există deteriorări prin oboseală ale metalului
Studiu de caz: o fabrică de elemente prefabricate din beton
Echipament: exhaustorul unui agregat de cazane
Problemă: vibrații ridicate, rulmenții înlocuiți la fiecare 4 luni
Soluție: echilibrarea dinamică a rotorului pe teren
Rezultat:
- Economie de electricitate: aproximativ 7.000 EUR/an
- Durata de viață a rulmenților: crescută de la 4 luni la 2 ani
- ROI (amortizare): 2 luni
Calculul complet: efectul economic al echilibrării cu studii de caz din lumea reală
Un centru profesional de echilibrare: ce contează
Echilibrarea nu este doar o procedură tehnică, ci o muncă responsabilă care necesită abilitate și experiență. Încredințând-o profesioniștilor, beneficiați de garanția unui rezultat de calitate.
Recomandările specialiștilor privind echilibrarea
Urmarea acestor recomandări vă va ajuta să obțineți beneficiul maxim din echilibrare și să prelungiți durata de viață utilă a echipamentelor dvs.
Întrebări frecvente
Când au nevoie rotorii de echilibrare?
Echilibrarea este necesară ori de câte ori nivelurile de vibrație cresc, după orice reparație a pieselor rotative, după înlocuirea componentelor rotorului și, de regulă, ca parte a întreținerii planificate (de obicei o dată la 1-2 ani pentru echipamentele critice pentru activitate).
Poate fi echilibrat echipamentul fără demontare?
Da. Aceasta se numește echilibrare în situ sau pe teren. Folosind instrumente portabile, un specialist poate echilibra rotorul chiar în locul în care este instalat, fără a-l scoate din mașină. Această abordare economisește atât timp, cât și costul demontării.
Cât costă echilibrarea?
Prețul depinde de greutatea rotorului, complexitatea echipamentului și metoda de echilibrare. Ca orientare: rotoare mici (până la 100 kg) — de la EUR 150-250, medii (100-1000 kg) — de la EUR 250-500, mari (peste 1000 kg) — de la EUR 500.
